超声波测距传感器模块  距离传感器 毕业设计(提供显示例程)
超声波测距传感器模块 距离传感器 毕业设计(提供显示例程)
售价 ¥8.00
运费买2送1包邮
销量144
收藏

热销商品

商品详情
  • 品牌:
  • 栏目:组合套件/超声波测距套件/温湿度传感器套件/OLED/SPI/0.96寸/OLED/模块/SPI/1.3寸/OLED/模块/IIC/0.96寸/OLED/模块/IIC/1.3寸/OLED/模块/SPI/0.96寸/OLED/模块/字库/SPI/1.3寸/OLED/模块/字库/裸屏/电子开发必备模块/超声波测距模块/磁悬浮模块/NRF/2.4G无线模块/OLED显示屏模块/蓝牙模块/SD读写模块/USB转串口模块/蜂鸣器模块/时钟模块/电源模块/雨滴模块/烟雾模块/红外壁障模块/可调降压模块/数字式温度传感器模块/土壤湿度传感器模块/直流电源转接板/光照强度模块/声音传感器模块/人体红外感应模块/电容触摸模块/无线模块/无线串口/温度传感器/铂热电阻/数字式温度传感器/温度控制器/高精度温度控制器Matchbox/电子元件/连接器、接插件/电子元件/MCU单片机/连接线/电子开发必备配件/USB/拓展/继电器/万能板/蜂鸣器/开关/排母/开发板/51开发板/面包板/铝型材外壳/50*30*21mm/60*60*21mm/60*40*21mm/120*70*21mm/加热丝/康铜丝/锰铜丝/收费源码/教程/视频教程/Android源码/连接线/杜邦线/数据线/新品上架
  • 品牌:
  • 价格:8.00
  • 参数:
  • 卖点:
  • 新奇特:年终狂欢价
  • 货号:diy

展开

  • 国内仓发货
  • 惠特自动化自营
  • 正品保障
  • 年中大促销
  • 7天无忧退货
  • 用户下单
  • 仓库发货
    下单后24小时内
  • 国内物流配送
    1-3个工作日

独家提供全面的技术支持与资料!完美兼容本店的OLED模块!保证原厂生产,绝非山寨仿品!

8元是超声波模块的单价,上图仅为效果演示,不是8元买整套哦,亲!提供图示功能的完整例程!

如图所示的【整个系统套餐】:

也许您需要超声波测距报警套件成品(有设定报警距离、显示、报警等功能)!详情请点击:

性能稳定,测度距离精确,盲区低至2cm!完全不亚于国外的SRF05、SRF02等。适用于:机器人避障、 物体测距、液位检测、公共安防、停车场检测等热门领域!

产品详情:

测量误差在10%左右, 如图所示:

主要技术参数:

  1. 使用电压:DC5V
  2. 静态电流:小于2mA
  3. 电平输出:高5V
  4. 电平输出:底0V
  5. 感应角度:不大于15度
  6. 探测距离:2-450cm
  7. 高精度:可达0.3cm
  8. PCB板大小:4.5*2.0CM
  9. 接线方式,VCC(电源3.3V~5V)、Trig(控制端)、  echo(接收端)、 GND(地)

外形尺寸:

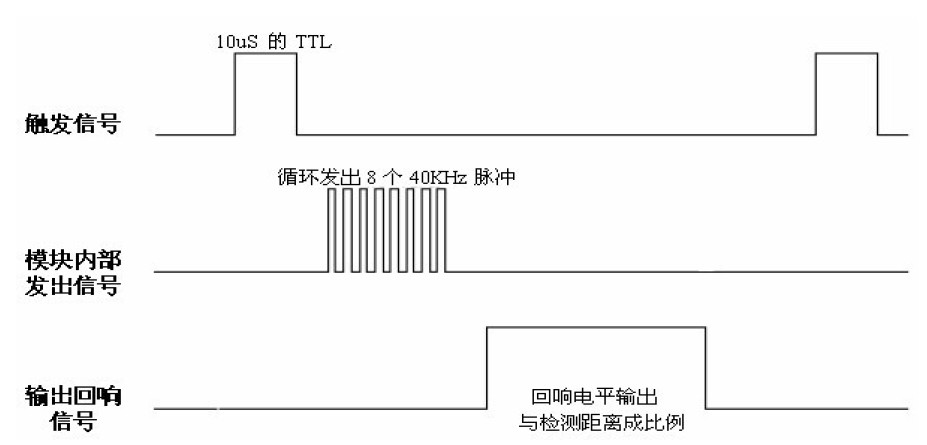

工作时序图:
使用方法:

(1)在模块的Trig引脚给10us以上的高电平信号,触发模块工作;

(2)当模块被触发以后,将通过模块上喇叭状的东西,自动向外发送8个40kHz的方波(超声波),当这些信号碰到前方的物体时,反射回来(这一过程由模块自己完成,无须人为干预)

(3)模块上喇叭状的物体检测到返回信号时,通过Echo输出高电平信号,高电平持续的时间就是超声波从发射到返回的时间!

(4)然后……就是初中物理的内容了:距离=(高电平时间*声速(340M/S))/2。

问:我是初学者,编程基础不扎实,以上的过程略复杂,我不能实现,怎么办?

答:亲……别担心!使用方法中的讲到的过程已经在例程中实现了,亲拿到之后直接用就可以了!而且注释清晰,还可以拿来参考学习!

问:我在人多噪音打的环境下使用,模块会受到干扰吗?

答:亲……您能发出超声波吗?本模块只对超声波信号敏感,对普通声响是不会起反应的哦!

问:测距的精度怎么样?

答:亲……超声波测距的精度很大程度上依赖于您的算法和晶振的精度,模块本身都是大同小异的。据不完全统计,10%的精度没有问题。
